深入了解HBase的存储设计及伸缩性与高可用

主要内容

• HBase存储设计

• HBase读写流程

• HBase Campaction（伸缩性）

• HBase高可用（灾备）

HBase存储设计

底层存储

HBase的底层存储是基于 Hadoop HDFS 的：

• Hadoop DataNode 负责存储 Region Server 所管理的数据。所有的 HBase 数据都存储在 HDFS 文件中。Region Server 和 HDFS DataNode 往往是分布在一起的，这样 Region Server 就能够实现数据本地化（data locality，即将数据放在离需要者尽可能近的地方）。HBase 的数据在写的时候是本地的，但是当 region 被迁移的时候，数据就可能不再满足本地性了，直到完成 compaction，才能又恢复到本地。
• Hadoop NameNode 维护了所有 HDFS 物理 data block 的元信息。

HBase存储

第一幅图（左上角）是HBase里面一个典型的表的逻辑图，里面有 cf1 和 cf2 两个 Column Family（以下简称CF），每个CF里面有两列。里面的红色和黄色小块表示有数据，其他地方都没有数据，这张图的表是一个稀疏矩阵，多个层叠的部分表示有多个版本的数据。

第二幅图（右上角）也是一个逻辑图，主要为了说明以下几个点：

• 不同CF里面的数据是分开存储的；
• 同一个CF里面的数据是按照row key顺序存储的；
• 统一cell里面有多个版本的数据的时候，新版本数据在前，旧版本数据在后，这样方便先取到新版本数据。

第三幅图（右下角）是上面的逻辑存储在物理文件上的存储形式，需要注意以下几个点：

• 不同CF的数据是存储在不同的文件里面的（Storefile或HFile），这就是为什么我们要将要一起使用的数据字段定义在同一个Column Family的原因；
• 同一个文件里面还是按照 row key、CF、Column qualifier 排序的；
• 每一条数据里面都要存储 Key(row key、Column Family、Column qualifier、Timestamp) 和value。在 RDBMS 里面我们设计字段名时一般要求能够“见名知意”，但在 HBase 里面不推荐这样做，Key的设计在保证功能的前提下，越短越好（比如仅用一个字母表示），至于其含义可以其它地方记录，比如文档里面。

第四幅图（左下角）是为了说明查询时指定各个 Key 对性能的影响：

• 指定 row key 可以大幅度提高查询性能，因为根据 row key 可以确定在哪些 region 上面查（也就是说可以跳过那些不包含该 row key 的region）。在 scan 命令里面，可以通过 STARTROW 和 STOPROW 指定 row key 范围。
• 指定 Column Family 可以大幅度提高查询性能，因为根据CF可以确定跳过哪些Storefile/HFile，一般查询时都建议指定CF。
• 指定 Timestamp 也可以较大幅度提高查询性能，因为每个 Storefile 会存储它所保存的所有数据的时间区间，如果所指定的 Timestamp 不在该区间内，则直接跳过。
• 指定 Column Qualifier 和 Value 的过滤条件可以提高查询性能，但提高的很少。因为必须把每个 Cell 的值读出来和指定的条件做对比。

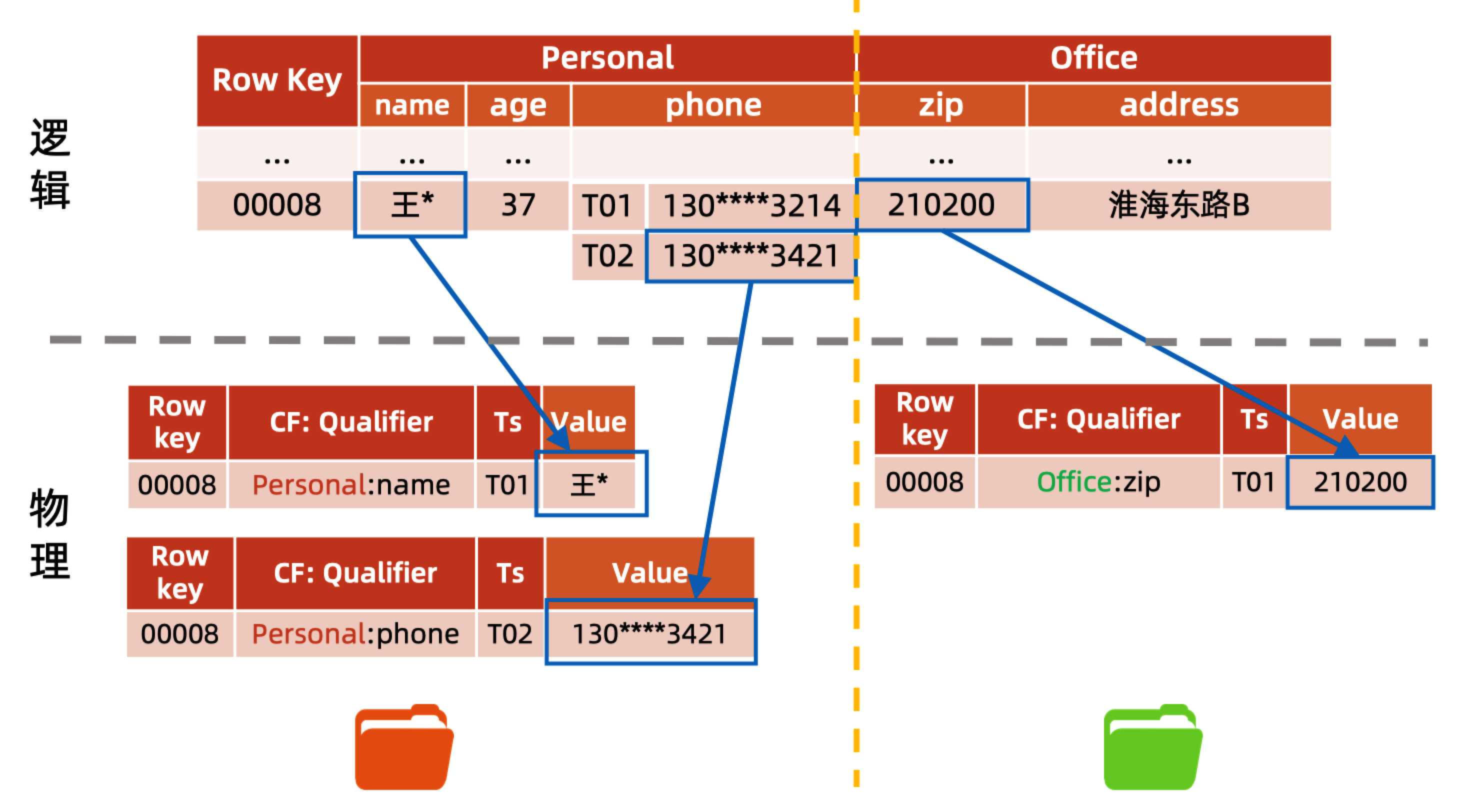

逻辑视图 vs 物理视图

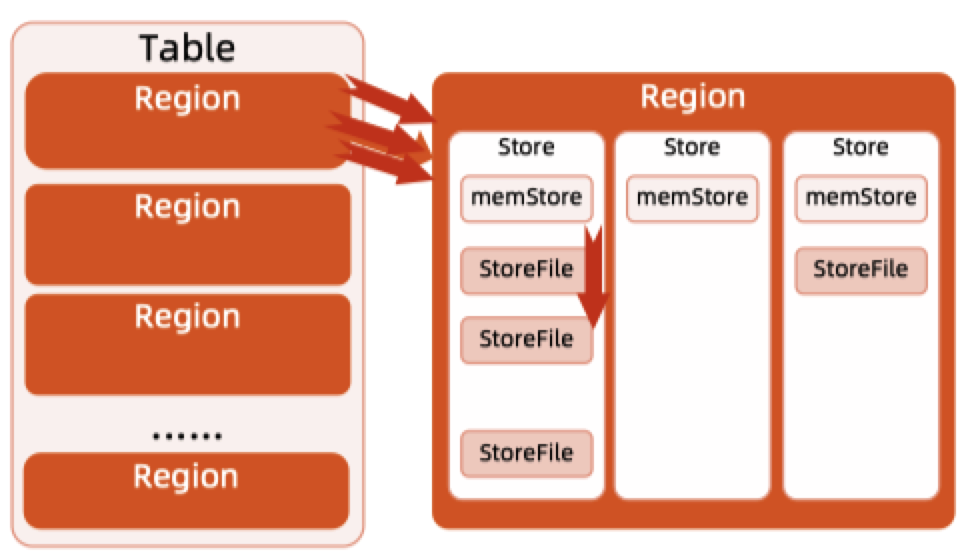

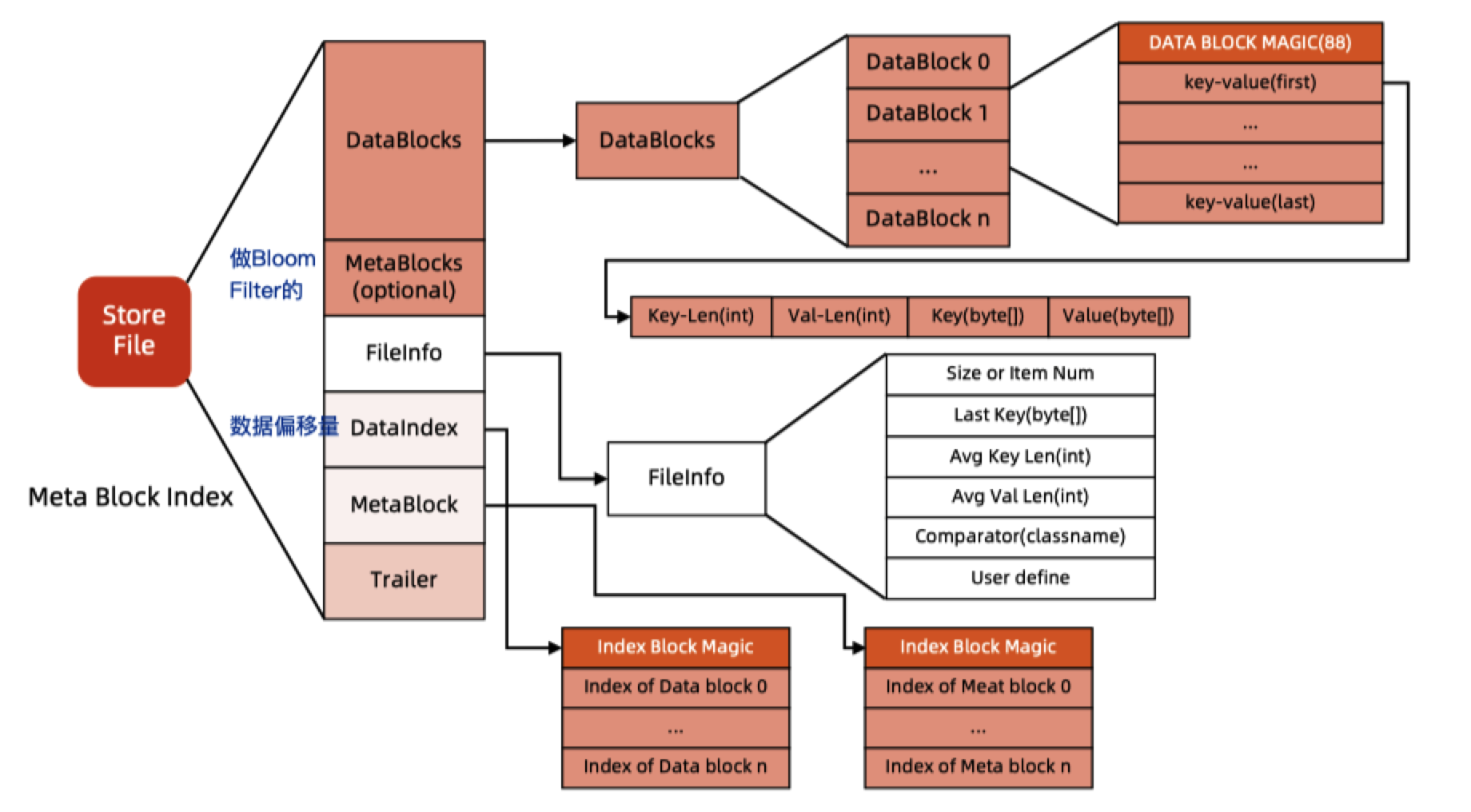

不同列族的数据被存在了不同的 Store 中，StoreFile 以 HFile 格式保存在 HDFS 上。HFile 是 Hadoop 的二进制格式文件。实际上 StoreFile 就是对 HFile 做了轻量级包装，即 StoreFile 底层就是 HFile，HFile 以有序 KeyValue 的形式存储，HFile 的具体数据格式如下：

HFile 使用多层索引来查询数据而不必读取整个文件，这种多层索引类似于一个 B+ tree：

• KeyValues 有序存储。
• rowkey 指向 index，而 index 则指向了具体的 data block，以 64 KB 为单位。
• 每个 block 都有它的叶索引。
• 每个 block 的最后一个 key 都被存储在中间层索引。
• 索引根节点指向中间层索引。

trailer 指向原信息数据块，它是在数据持久化为 HFile 时被写在 HFile 文件尾部。trailer 还包含例如布隆过滤器和时间范围等信息。布隆过滤器用来跳过那些不包含指定 rowkey 的文件，时间范围信息则是根据时间来过滤，跳过那些不在请求的时间范围之内的文件。

HBase读写流程

读流程

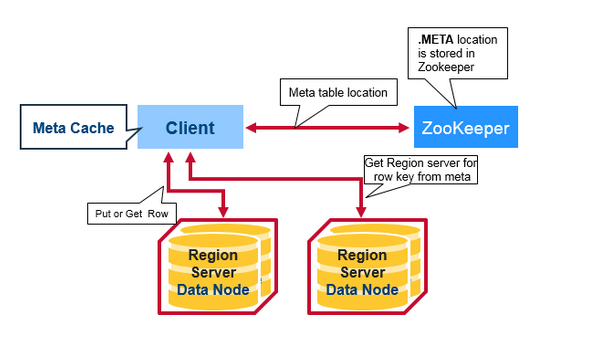

有一个特殊的 HBase Catalog 表叫 Meta table（它其实是一张特殊的 HBase 表），包含了集群中所有 regions 的位置信息。Zookeeper 保存了这个 Meta table 的位置。

当 HBase 第一次读或者写操作到来时：

• 客户端从 Zookeeper 那里获取是哪一台 Region Server 负责管理 Meta table。
• 客户端会查询那台管理 Meta table 的 Region Server，进而获知是哪一台 Region Server 负责管理本次数据请求所需要的 rowkey。客户端会缓存这个信息，以及 Meta table 的位置信息本身。
• 然后客户端会去访问那台 Region Server，获取数据。

对于以后的的读请求，客户端从可以缓存中直接获取 Meta table 的位置信息（在哪一台 Region Server 上），以及之前访问过的 rowkey 的位置信息（哪一台 Region Server 上），除非因为 Region 被迁移了导致缓存失效。这时客户端会重复上面的步骤，重新获取相关位置信息并更新缓存。

写流程

1. Client 的 Put 操作会将数据先写入 WAL。
2. 当数据写入WAL，然后将数据拷贝到 MemStore。 MemStore 是内存空间，数据并未写入磁盘。
3. 一旦数据成功拷贝到 MemStore。 Client 将收到 ACK。
4. 当 MemStore 中的数据达到阈值，数据会写入 HFile。

MemStore 在内存中缓存 HBase 的数据更新，以有序 KeyValues 的形式，这和 HFile 中的存储形式一样。每个 Column Family 都有一个 MemStore，所有的更新都以 Column Family 为单位进行排序。

在第二步的时候，因为只写入了内存，万一在还没写入到磁盘的时候断电了怎么办呢？因为 WAL 机制的存在，可以从操作日志从其他HRegionServer中回放这些操作恢复数据。

HBase Campaction（伸缩性）

Bigtable的设计目标是“可伸缩性”，为此放弃了一些别的特性，比如事务。而“可伸缩性”这个特点很大一部分就体现在Compaction这里。

HBase 的 MemStore 在满足阈值的情况下会将内存中的数据刷写成 HFile ，一个 MemStore 刷写就会形成一个 Hfile。随着时间的推移，同一个 Store 下的 HFile 会越来越多，文件太多会影响 HBase 查询性能，主要体现在查询数据的 io 次数增加。为了优化查询性能，HBase 会合并小的 HFile 以减少文件数量，这种合并HFile的操 作称为 Compaction，这也是为什么要进行 Compaction 的主要原因。

1. 将多个小的 HFile 合并成一个更大的 HFile 以增加查询性能
2. 在合并过程中对过期的数据（超过TTL，被删除，超过最大版本号）进行真正的删除，一般情况下的删除只是打了一个墓碑标记，因为HDFS不支持对文件的随机读写

在对HBase进行写操作的时候，进行Put和Update操作的时候，其实是新增了一条数据，即使是在进行Delete操作的时候，也是新增一条数据，只是这条数据没有value，类型为DELETE，这条数据叫做墓碑标记（Tobstone）。数据的真正删除是在compact操作时进行的。

Minor Compaction ：会将邻近的若干个 HFile 合并，在合并过程中会清理 TTL 的 数据，但不会清理被删除的数据。

Major Compaction：会将一个 store 下的所有 HFile 进行合并，并且会清理掉过期的和被删除的数据，即在 Major Compaction 会删除全部需要删除的数据。值得 注意的是，一般情况下，Major Compaction 时间会持续比较长，整个过程会消耗 大量系统资源，对上层业务有比较大的影响。因此，生产环境下通常关闭自动触发 Major Compaction 功能，改为手动在业务低峰期触发。

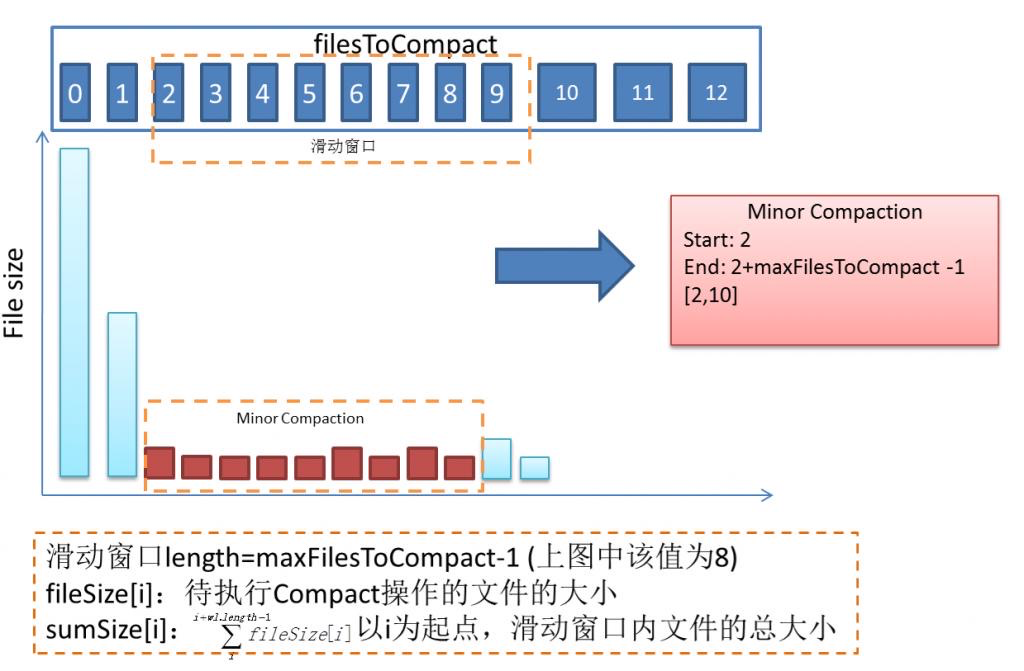

首先内存中维护着一个filesToCompact（合并队列），在该队列中的Hfile将会被Minor合并。

当有新的HFile文件产生时，如果同一个列簇下的文件数大于等于hbase.hstore.compaction.min 时，就会将符合合并规则的文件放入合并队列，合并规则如下：

• 如果该文件小于hbase.hstore.compaction.min.size， 则一定会被添加到合并队列中。

• 如果该文件大于hbase.hstore.compaction.max.size，则一定会从队列中被排除。

• 如果该文件小于它后面hbase.hstore.compaction.max（默认为10）个文件之和乘 hbase.hstore.compaction.ratio（默认为1.2），则该文件也将加入到合并队列中。

Compaction带来的问题

对读的影响：

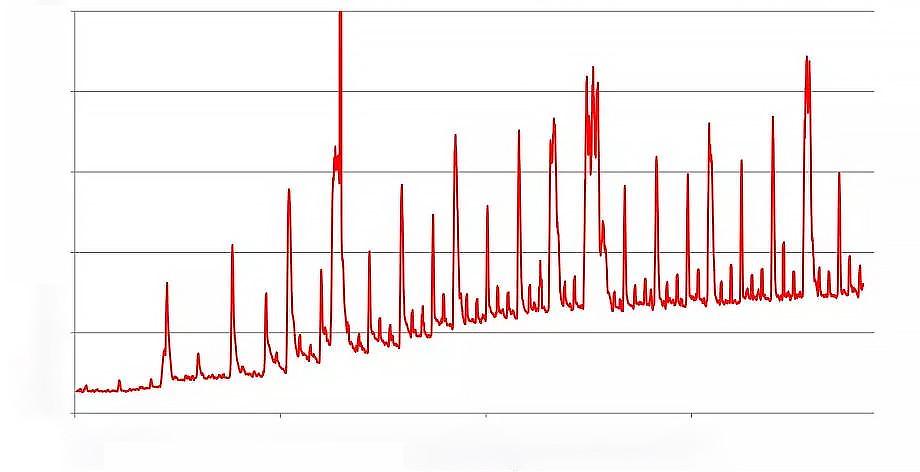

读性能会在 compaction 期间略微降低，而在 compaction 后又回到一个稳定的水平，从下图可以看到图中会有许多毛刺这是因为当进行 compaction 时读性能就会短暂的降低，而在完成后又回到正常水平。

对写的影响：

HFile个数超过 hbase.hstore.blockingStoreFiles（默认为7）时， 系统将会强制执行 compaction 操作进行文件合并， 此时写情况会被阻塞。在数据生成速度很快时，HFile的不断快速生成就需要进行频繁的 compaction 操作，从而限制写请求速度。

第二个问题是 compaction 操作会导致写放大。 一次写入的数据，被多次反复读取 与写入，会导致集群 IO 资源的浪费。

HBase高可用（灾备）

HDFS 数据备份

HBase本身是存储在 HDFS 上的，HDFS 默认是3备份，一份会写入本地节点，另外两个备份会被写入机甲感知得到的其它节点。WAL 和 HFiles 都会持久化到硬盘并备份。

Region Server故障恢复

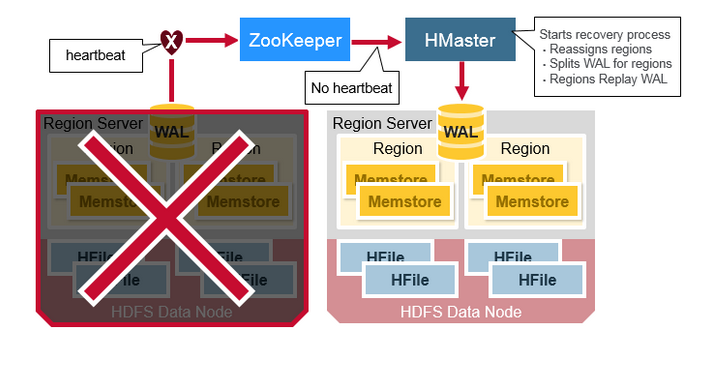

当某个 Region Server 发生 crash 时，它所管理的 region 就无法被访问了，直到 crash 被检测到，然后故障恢复完成，这些 region 才能恢复访问。Zookeeper 依靠心跳检测发现节点故障，然后 HMaster 会收到 region server 故障的通知。

当 HMaster 发现某个 region server 故障，HMaster 会将这个 region server 所管理的 regions 分配给其它健康的 region servers。为了恢复故障的 region server 的 MemStore 中还未被持久化到 HFile 的数据，HMaster 会将 WAL 分割成几个文件，将它们保存在新的 region server 上。每个 region server 然后回放各自拿到的 WAL 碎片中的数据，来为它所分配到的新 region 建立 MemStore。

HMaster HA

HMaster 有 HA 模式，即主备模式。同 一时间只有一个 HMaster 能成功在 Zookeeper 中注册 /hbase/master 节点，成为 Active 提供服务。

因为每台 HMaster 都和 Zookeeper 之间存在着心跳保持，当 Active HMaster 发生故障 时，Zookeeper 中的 /hbase/master 节点自动删除，其他 HMaster 此时如果成功注册 该节点，则变为新的 Active。成为 Active的 HMaster 需要从 Zookeeper 中加载完相应 的数据到内存，就可以提供服务。

在 HBase2.0 中，还有 HBase Read HA，Region 将不再只保存在某一单独的 Region Server 上，而是选择其他的 两个 Region Server 分别存储该 Region 的两个备份，这样某台 Region Server 挂掉时， 客户端仍然可以从其它 Region Server 上备份的 Region 中读到数据。
