广告请求流量回复Diff对比技术方案

一、需求背景

1.1 背景概述

我们重构了广告引擎，采用新的竞价排名机制。

为了验证其业务影响，我们计划通过线上日志记录和回放工具来重现流量，并与当前线上版本进行比较。

1.2 业务需求

验证新旧广告引擎指定日期流量投放效果的数据表现差异。

二、术语与约定

2.1 名词解释

1. 广告引擎：负责广告排序和展示的系统；
2. 日志记录：记录广告引擎上游RPC请求日志（其中日志信息已包含标签、设备等信息）；
3. 回放工具：可以解析日志并重现流量到指定系统的测试工具；
4. 数据仿真：
5. 同步线上广告引擎所需数据表建立新库；
6. 不建立新库，使用原有测试环境库，同步campaign与slice；
7. 环境隔离：将测试环境与流量环境进行隔离；（计费服务、事件KafkaTopic隔离）
8. 模拟策略配置：分层策略模拟配置；

2.2 基本约定

• 使用SLS日志服务记录日志；
• 使用Kafka作为日志传输和回放的中间件；
• 通过回复工具进行1.0配速接口请求流量回放
• 通过回放结果数据对比广告数据表现，最终得到 -DIFF方式比较测试结果；

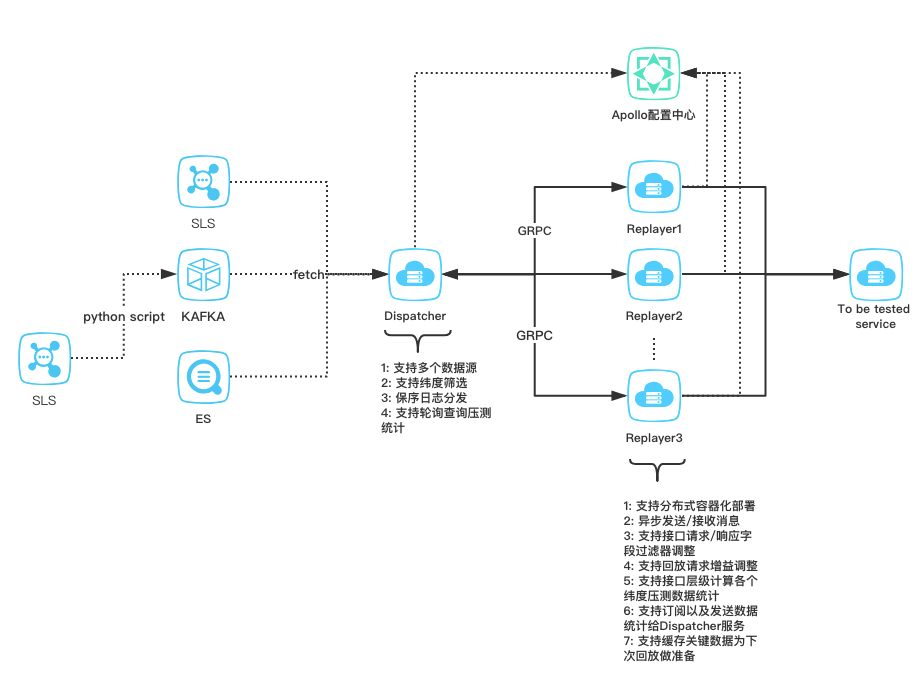

三、整体架构

四、详细设计

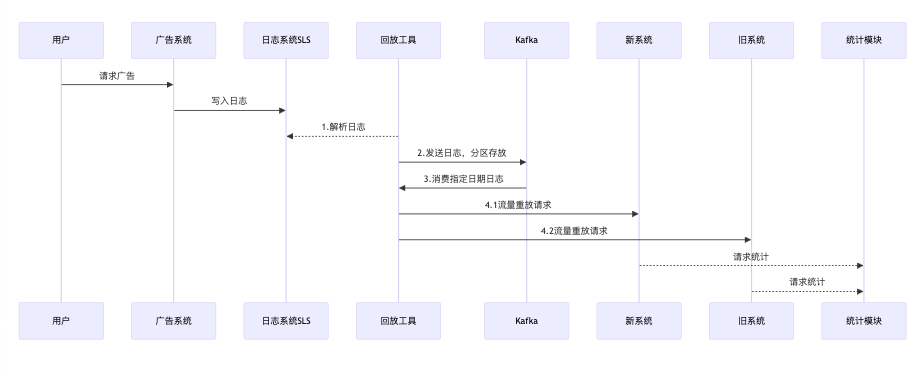

4.1 总体回放流程

4.2 关键场景处理

1.记录日志：记录广告引擎前置RPC请求日志，打印至SLS；

2.数据清洗：根据广告事件与日志关联，得到对应是否触发曝光与点击；

3.回放工具：

​ 2.1 解析和回放日志:回放工具从SLS拉取日志；

​ 2.2 保存真实流量日志发到Kafka，记录对应的分区；

​ 2.3 待回放环境准备好后可以进行流量回复，会加快可增加倍速；

​ 2.4 特殊逻辑处理，回访时，根据SLS日志：需要触发曝光和点击行为；

3.回放环境准备：

​ 3.1 广告引擎依赖库表以及创建独立环境，并同步生产的数据；

​ 3.2 广告计费服务创建独立环境与库表，并创建单独KafkaTopic;

4.广告数据报表：

比较测试:获取原有广告引擎和新引擎的测试数据,采用DIFF方式比较检验效果。

五、常用工具对比

目前开源的流量回放工具比较多，如何选择适合自己业务的工具呢？

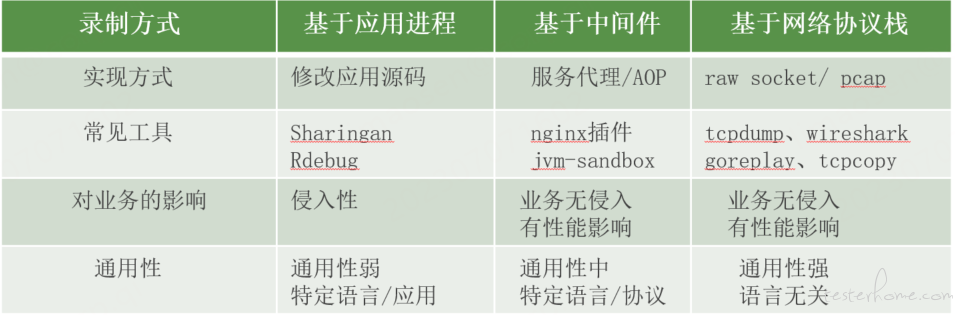

根据录制方式的不同，将流量回放工具大致分为以下三类：即基于应用进程录制、基于中间件录制和基于网络协议栈的录制，并单独介绍各工具的特点及适用范围

1、基于应用进程

①.Sharingan

介绍：Sharingan 是一个基于 golang 的流量录制回放工具，可以录制线上真实请求流量进行回放测试

原理：修改 golang 源码，在 Socket Connect、Accept、Send、Receive、Close 等阶段加钩子拦截并镜像流量

优点： • 功能齐全,支持流量筛选/比例控制 • 支持 http、mysql、redis、thrift 等协议 • 流量回放自带 diff/mock 功能

不足： • 需要根据 golang 定制版重新编译程序 • 只适合 go 语言开发的应用

2、基于中间件

①.ngx_http_mirror_module

介绍： nginx 1.13.4 及后续版本内置 ngx_http_mirror_module 模块，提供流量镜像 (复制) 的功能

原理：在 nginx 内部接收到流量时，复制相同的流量至 mirror 环境

优点： • 支持流量放大，配置简单，可转发至多份镜像 • 无需录制流量，实时转发 • 源站请求，直接原路返回； mirror 请求的返回不作处理

不足： •流量较大时严重影响线上 Nginx 性能 •只支持 HTTP 协议

②.JVM-SANDBOX-Repeater 介绍：JVM-SANDBOX-Repeater 是 JVM-Sandbox 生态体系下的重要模块，它具备了 JVM-Sandbox 的所有特点，插件式设计便于快速适配各种中间件，封装请求录制/回放基础协议，也提供了通用可扩展的各种丰富 API

原理：基于 JVM 的非侵入式运行期 AOP 解决方案

优点： • 流量回放只是基本功能，可以扩展到沙箱的其他能力 • 通用的录制/回放能力，多协议的支持 • 可追踪内部调用链，方便 debug

不足： • 只适用于 JAVA 类应用 • 有一定上手难度，熟悉 JAVA/JVM • 对于线上 JVM 仍然会有性能影响

3、基于网络协议栈

①.Goreplay

介绍：GoReplay 是一个用 golang 编写的开源工具，用于捕获实时 HTTP 流量并将其回放到测试环境中

原理：利用 gopacket 库，基于 libpacp 抓包，并利用 go 的协程特性，实现回放速率的控制

优点： • 安装部署简单，对业务应用无侵入，只占用机器带宽 • 支持过滤和修改流量，可实时转发流量 • 支持回放速率控制，可用于性能测试

不足： • 目前只支持 HTTP1.1 及以下协议 • 无法解析二进制的数据交互协议，如 Protobuf

②.TcpCopy

介绍：TCPCopy 是一个开源的流量回放工具，支持多种类型流量的实时及离线回放

原理：复制在线的 TCP 类型的请求数据包，修改 TCP/IP 头部信息，发送给测试服务器，达到欺骗测试服务器的 TCP 程序的目的

优点： • 业务无侵入，因为 intercept 的存在，实时导流对线上影响较小 • 基本 tcp 协议栈的协议都可以支持，几乎是目前支持协议最多的流量回放工具 • 基于 ip 层发送，流量更加真实 • 支持分布式架构，可以当作压测工具使用

不足： • 部署难度大，需要同时部署 tcpcopy 和 intercept，参数较复杂 • 录制和回放都是基于底层数据包，难以进行流量的筛选和定制

4.收钱吧自研日志回访工具

六、常见问题

Q：回放流量的结果能代表真实情况吗?

A：通过记录实际生产流量，保证场景覆盖面，可以基本代表真实情况。

Q：如何保证测试环境数据和线上的一致性？

A：同步线上数据到测试数据库

Q：接口有外部依赖，无法保证外部接口/服务返回的一致性？

A：需要调用外部接口/服务时，采用 mock 的方法等外部依赖进行隔离
