HBase 基础概念和架构

HBase 介绍

HBase 是 BigTable 的开源 Java 版本。是建立在 HDFS 之上，提供高可靠性、高性能、列存储、可伸缩、实时读写 NoSql 的数据库系统。

它介于 NoSql 和 RDBMS 之间，仅能通过主键(row key)和主键的 range 来检索数据，仅支持单行事务(可通过 hive 支持来实现多表 join 等复杂操作)。主要用来存储结构化和半结构化的松散数据。

Hbase 查询数据功能很简单，不支持 join 等复杂操作，不支持复杂的事务（行级的事务） Hbase 中支持的数据类型：byte[] 与 hadoop 一样，Hbase 目标主要依靠横向扩展，通过不断增加廉价的商用服务器，来增加计算和存储能力。

HBase 中的表一般有这样的特点：

  • 大：一个表可以有上十亿行，上百万列
  • 面向列：面向列(族)的存储和权限控制，列(族)独立检索。
  • 稀疏：对于为空(null)的列，并不占用存储空间，因此，表可以设计的非常稀疏。

HBase 数据模型

HBase是一个面向列的数据库，在表中它由行排序。表模式定义只能列族，也就是键值对。一个表有多个列族以及每一个列族可以有任意数量的列。后续列的值连续存储在磁盘上。表中的每个单元格都具有时间戳。总之，在一个HBase：

  • 表示行的集合；
  • 行是列族的集合；
  • 列族是列的集合；
  • 列是键值对的集合；

这里的列式存储或者面向列，说的是列族存储，HBase根据列族来存储数据的。列族下面可以有非常多的列，列族在创建表的时候必须指定。

HBase 和 RMBMS的比较

差异类别 HBase RDBMS
数据类型 Bytes 丰富的数据类型
数据操作 简单CRUD 丰富的SQL支持
数据模式 列存储 行存储
数据保护 保留 替换可
可伸缩性 好 差
吞吐量 百万查询/每秒 数钱查询/每秒
索引 仅支持Row-key 支持

RDBMS

Primary key name age
1 张三 20
2 李四 25
3 王五 30

HBase表

info(列族) info(列族) Job(列族) Job(列族)
Rowkey(行键) info:name(列) info:age(列) job:position(列) job:exp(列)
Rk001 张三 20 CEO 5
Rk002 李四 25 CTO 7
Rk003 王五 30 CFO 10

Row Key 行键

与NoSQL数据库一样，rowkey是用来表示唯一一行记录的主键，HBase的数据是按照RowKey的字典顺序进行全局排序的，所有查询都只依赖这一个排序维度。

Row key行键可以是任意字符串，在HBase内部row key保存为字节数组。存储时数据按照Row key的字典排序（btye order）。设计key时，要充分利用排序存储这个特性，将经常一起读取的行存储放到一起。

访问HBase table中的行，只有三种方式：

  1. 通过单个row key访问；
  2. 通过row key的range（正则）；
  3. 全表扫描；

Columns Family 列族

列族：HBase表中的每个列都归属于某个列族。列族是表的schema的一部分（而列不是），必须在使用表之前定义。列名都以列族作为前缀。例如 info:name、info:age，都输入Info这个列族。

Cell

由{row key、column family、version} 唯一确定的单元，cell中的数据是没有类型的，全是字节码形式存储。

Time Stamp 时间戳

HBase通过rowkey和columns确定为一个存储单元称为cell，每个cell保持着同一份数据的多个版本。版本通过时间戳来索引，时间戳类型是64位整形，时间戳由HBase数据写入时自动赋值。时间戳也可以由客户端显示赋值。

为避免数据存在过多的版本造成管理负担，HBase提供了两种数据版本回收方式，一是保存数据的最后n个版本，二是保存最近一段时间内的版本（比如最近7天），可以针对每个列族设置。

HBase 物理存储方式

整体结构

hbase-2

  • Table中的所有行都按照Row Key的字典序排列；
  • Table在行的方向上分割为多个HRegion；
  • HRegion按大小分割的（默认10G），每个表一开始只有一个HRegion，随着数据不断插入表，HRegion不断增大，当增大到一个阈值时，HRegion就会等分成两个新的HRegion，当Table中的行不断增多，就会有越来越多的HRegion；
  • HRegion是HBase中分布式存储和负载均衡的最小单元。就表示不同的HRegion可以分布在不同的HRegion Server上，但是一个HRegion是不会拆分到多个Server上的。
  • HRegion是负载均衡的最小单位但不是物理存储的最小单位，HRegion由一个或者多个Store组成，每个Store保存一个Column Family，每个Store又由一个MemStore和 0至多个StoreFIle组成。

StoreFile 和 HFile结构

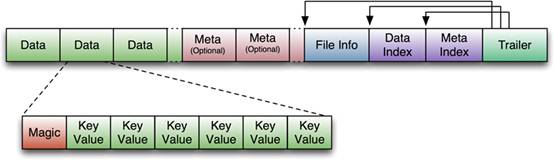

hbase-3

HBase中所有数据都存储在Hadoop HDFS文件系统上，格式主要有两种：

  1. HFile，HBase中Key-Value数据的存储格式，HFile是Hadoop的二进制格式文件，实际上StoreFIle就是对HFile轻量级包装，即StoreFile底层就是HFile。
  2. HLog FIle，HBase中WAL（Write Ahead Log）的存储格式，物理上市Hadoop的Sequence File。

HLog File

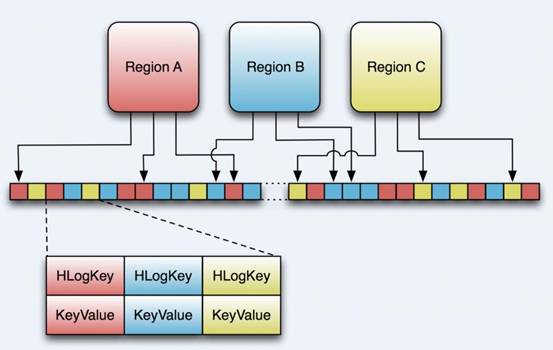

hbase-4

HLog文件就是一个普通的Hadoop Sequence File，Sequence File 的Key是HLogKey对象，HLogKey中记录了写入数据的归属信息，除了table和region名字外，同时还包括 sequence number和timestamp，timestamp是“写入时间”，sequence number的起始值为0，或者是最近一次存入文件系统中sequence number。 HLog Sequece File的Value是HBase的KeyValue对象，即对应HFile中的KeyValue。

HBase 读写数据流程

写数据流程

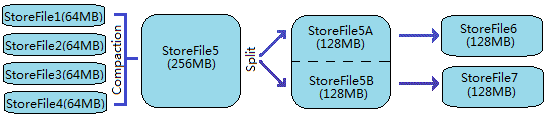

hbase-5

  1. Client通过Zookeeper的调度，想RegionServer发出写请求，在Region中写入数据；
  2. 数据被写入Region的MemStore，指导MemStore达到阈值（即MemStroe满）；
  3. MemStore中的数据被Flush成一个StoreFIle；
  4. 随着StoreFIle文件不断增多，当其数量增长到一定阈值后，触发Compact合并操作，将多个StoreFIle合并成一个StoreFIle，同时进行版本合并和数据删除；
  5. StroeFIles随着不断Compact合并操作，逐步形成越来越大的StoreFIle；
  6. 单个StoreFIle大小超过一定阈值后，触发Split操作，把当前Region Split成功2个新的Region，父Region会下线，新split出2个子Region会被HMaster分配到相应的RegionServer上，使原来1个Region的压力分流到2个Region上。

可以看出HBase只有增添数据，所有更新和删除操作都是在后续Compact历程中进行的，使得用户的写操作是要进入内存就可以立刻返回，实现了HBase I/O的高性能。

读数据流程

  1. Client访问Zookeeper，查找ROOT表，获取META表信息；
  2. 从META表查询获取存放目标数据的Region信息，从而找到对应的RegionServer；
  3. 通过RegionServer获取需要找到的数据；
  4. RegionServer内存分为MemStore和BlockCache两部分，MemStore主要用于写数据，BlockCache主要用于读数据，读请求先到MemStore中查数据，查不到就到BlockCache中查，再查不到就会到StoreFIle上读，并把读的结果放入BlockCache。
  5. 寻址过程：client -> zookeeper -> root表 -> meta表 -> RegionServer -> Region ->client
